Перевязка кирпича 0,7 НФ: стены, углы и проёмы

Что меняется при выборе 0,7 НФ

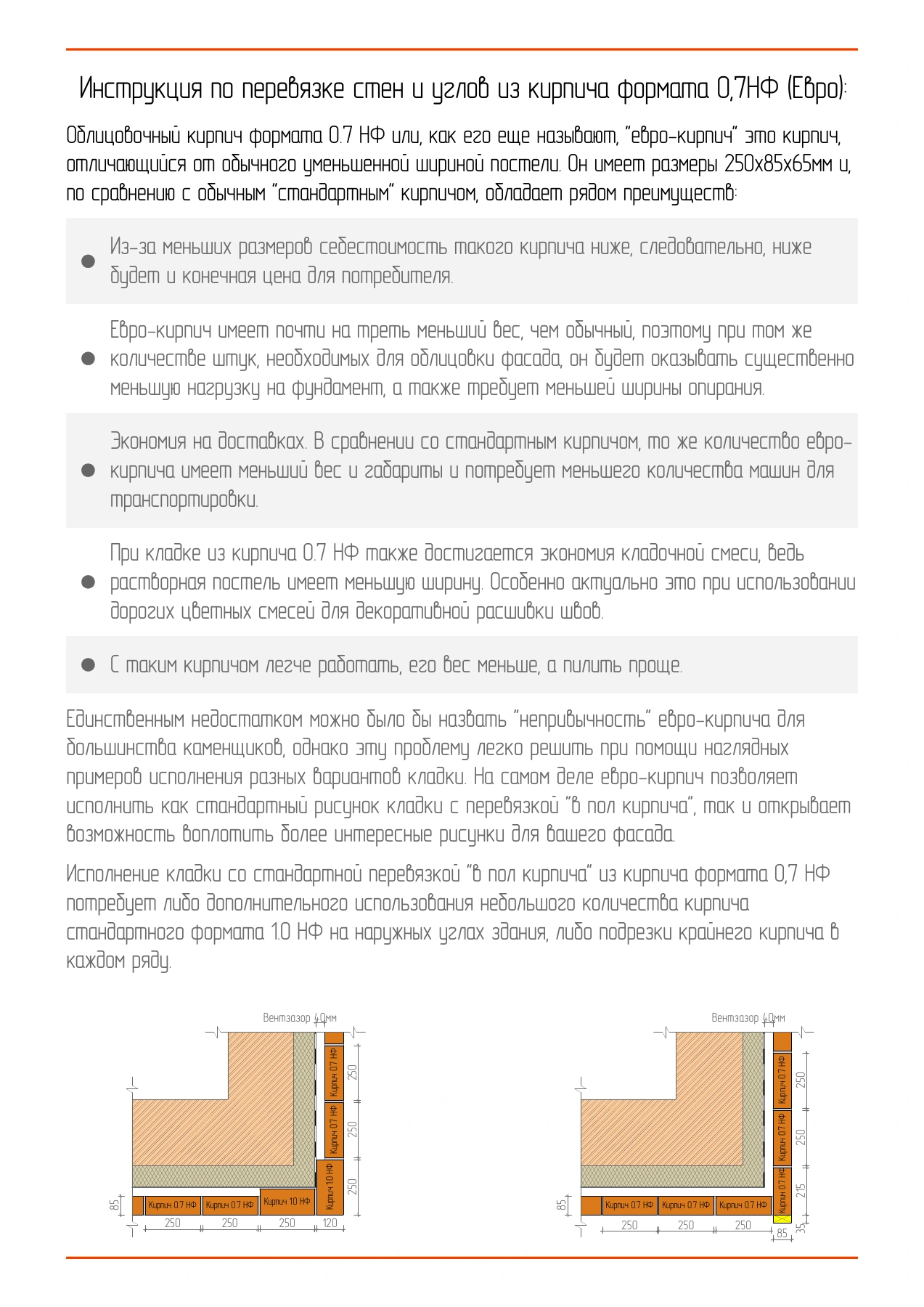

Размер кирпича — 250×85×65 мм. В исходной инструкции уменьшенную ширину связывают с меньшим весом, шириной растворной постели и требуемого опирания. Это может сократить расход смеси и транспортные затраты по сравнению со стандартным форматом.

Документ описывает уменьшение веса почти на треть и более низкую себестоимость. Это сравнительные доводы источника, а не обещание одинаковой экономии для любой позиции: массу, цену и условия перевозки проверяйте по конкретному товару. Несущую способность основания и ширину опирания определяют расчётом.

Выберите решение угла до раскладки первого ряда

Для привычной перевязки в полкирпича инструкция предлагает два пути: использовать небольшое количество кирпича 1 НФ на наружных углах или подрезать крайний кирпич в каждом ряду.

В первом варианте на схеме появляется стандартный кирпич шириной 120 мм. Во втором показана подрезка 35 мм: от длины 250 мм остаётся элемент 215 мм. Эти размеры относятся к приведённой схеме, а не ко всем углам без исключения.

До заказа доборных элементов согласуйте рисунок фасада, толщину шва, расположение углов и проёмов с исполнителем и проектировщиком.

Согласуйте последовательность рядов

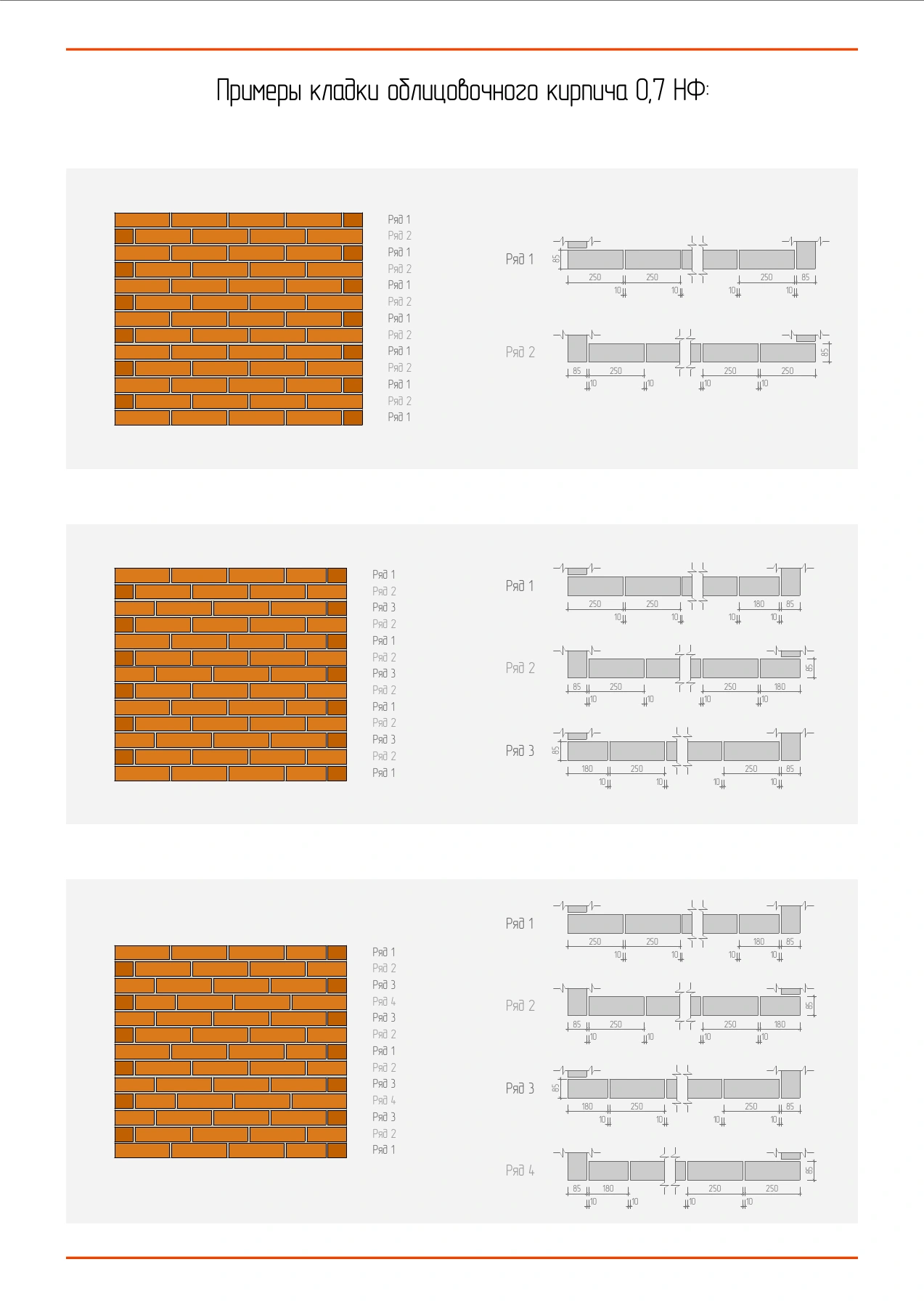

В документе есть несколько вариантов рисунка с повторением двух, трёх или четырёх типов рядов. В раскладках обозначены целые элементы длиной 250 мм, укороченные элементы 180 мм, торцевая ширина 85 мм и швы 10 мм.

Обозначения «Ряд 1», «Ряд 2» и далее описывают именно показанные варианты. Не переставляйте ряды произвольно: от их последовательности зависит совпадение рисунка и перекрытие вертикальных швов.

Ниже сохранены оригинальные схемы с размерами. Их можно увеличить, чтобы рассмотреть каждый ряд. Они дополняют статью и не заменяют рабочую документацию объекта.

Обрамление окон — отдельный узел

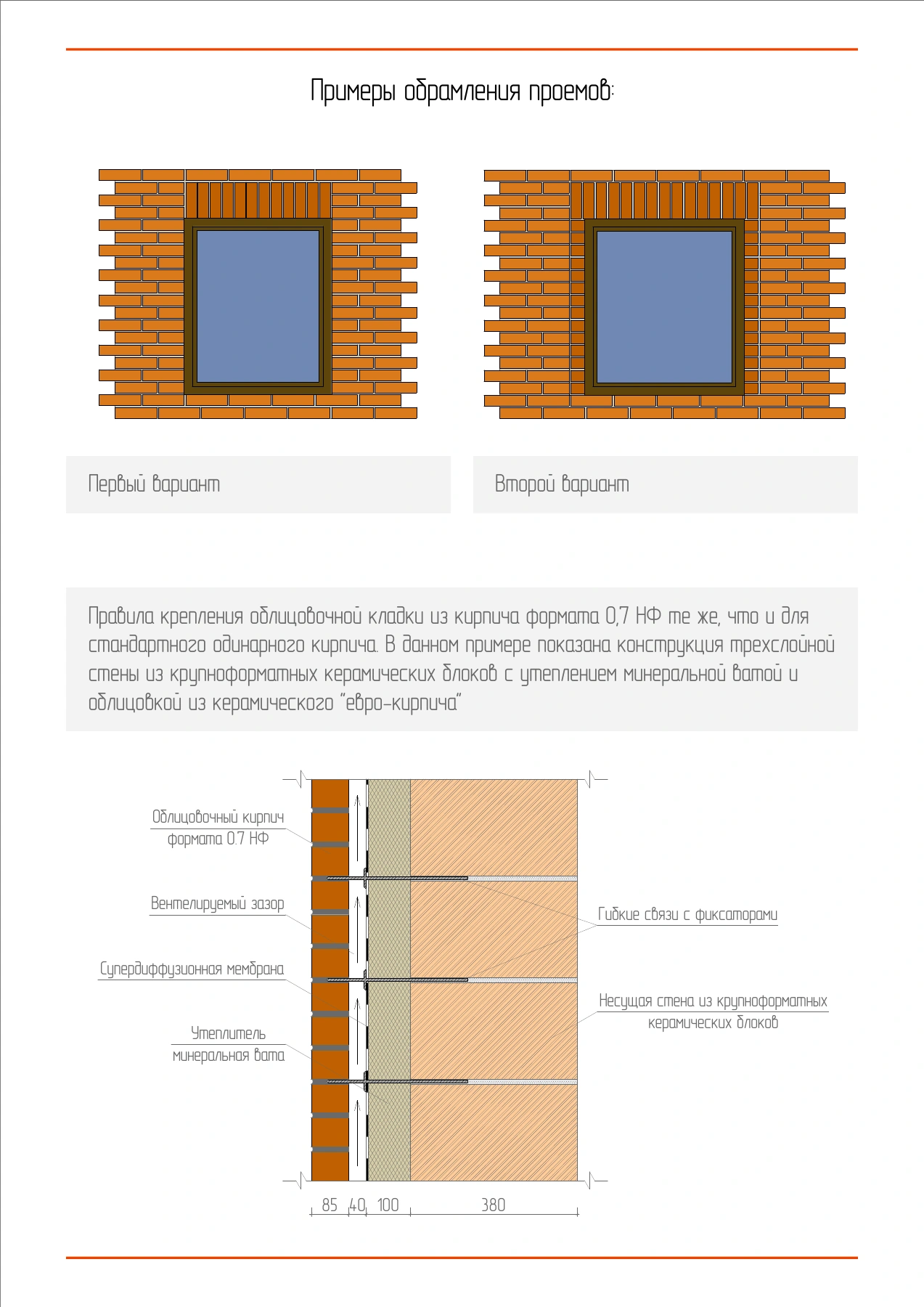

В инструкции приведены два примера обрамления: с одним рядом вертикально ориентированных кирпичей над проёмом и с двумя такими рядами. Боковые и нижние участки также участвуют в общем рисунке.

Эти изображения показывают внешний вид. Конструкцию перемычки, опирание и крепление облицовки над проёмом следует определять по проекту, а не по декоративной иллюстрации.

Облицовка должна работать вместе с основной стеной

В приведённом примере наружный слой из кирпича 0,7 НФ связан с несущей стеной гибкими связями с фиксаторами. Между кирпичом и утеплителем оставлен вентилируемый зазор, показаны минеральная вата и супердиффузионная мембрана.

Размеры на схеме: облицовка 85 мм, вентзазор 40 мм, утеплитель 100 мм и несущая стена из крупноформатных керамических блоков 380 мм. Это пример конкретного состава стены, а не обязательная конструкция для каждого дома.

По исходной инструкции принцип крепления евро-кирпича тот же, что и стандартного одинарного. Тип и шаг связей, вентиляцию, утепление и опирание необходимо согласовать для вашего объекта.

Схемы из заводской инструкции
